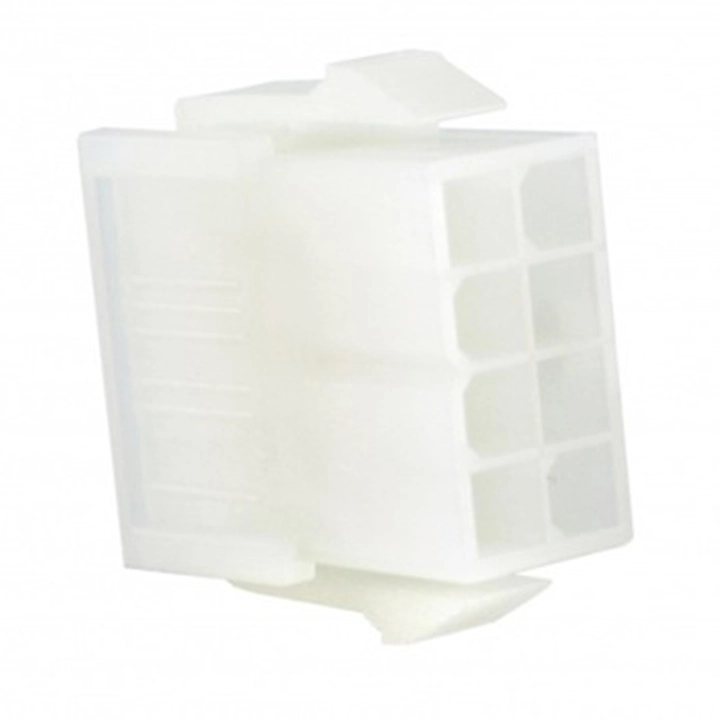

MR-4283 4.2MM 8 PİN 4.20MM M5559 8P ERKEK KONNEKTÖR
4.20 mm 8 Pin (2X4) M5559 Erkek Kablo Konnektörü (Molex Mini-Fit Jr. 5559-08P muadili), kablo demetlerini havada birbirine kilitli olarak bağlamak (In-Line / Cable-to-Cable) veya panel tipi dişi soketlere takılmak üzere tasarlanmış, kilitli ve yüksek akım taşıma kapasitesine sahip erkek konnektör gövdesidir (housing).
|
Özellik |
Değer / Açıklama |
|
Pim Aralığı (Pitch) |
4.20 mm |
|
Pin Sayısı ve Dizilimi |
8 Pin (2x4 matris düzeni) |
|
Model Kodu |
M5559-08P / 5559-08P |
|
Cinsiyet |
Erkek Plastik Gövde (İçine sivri uçlu erkek krimp pinler takılır) |
|
Montaj Tipi |
Kablo Tipi (Free Hanging / Cable Mount) |
|
Nominal Akım |
Pin başına 7A – 9A AC/DC (18 AWG bakır kablo kullanımında) |
|
Nominal Gerilim |
Maksimum 600V AC/DC |
|
Kilit Mekanizması |
Dahili tırnaklı pozitif kilit emniyeti (Latch Lock) |
|
Ters Bağlantı Koruması |
Asimetrik pahlı/köşeli yuva geometrisi (Polarized) |
|
Uyumlu Kablo Kesiti |
AWG 18 – AWG 24 (0.20mm – 0,75mm) |
|
Gövde Malzemesi |
UL94V-2 / UL94V-0 yanmazlık sınıfında PA66 Naylon |
· Titreşim ve Sarsıntı Dayanımı: Gövde üzerindeki mandal yuvası, karşılığı olan dişi konnektörle birleştiğinde kilitlenir. Marin (tekne), karavan ve off-road araçlardaki yüksek sarsıntı altında kablo bağlantısının kendiliğinden sökülmesini kesin olarak engeller.
· Kutup Emniyeti (Polarizasyon): Yuva profillerindeki özel asimetrik pah yapısı sayesinde karşılığı olan dişi sokete yalnızca doğru yönde takılabilir; ters bağlantı riskini ortadan kaldırır.
· Yüksek Akım Yoğunluğu: 8 pinli yapısı sayesinde toplamda yüksek güç ve çoklu sinyal/besleme hatlarını tek bir soket altında toplamanızı sağlar.
1. Marin ve Off-Road DC Güç Dağıtımı:
o 12V/24V ana kontrol panolarından çıkan çoklu pompa, aydınlatma, anahtar grubu ve sensör hatlarının kilitli ana kablo geçişlerinde.
2. Bilgisayar Donanımları & Güç Kaynakları (PSU):
o Bilgisayar güç kaynaklarında EPS 12V 8-pin CPU veya PCI-E 8-pin GPU modüler kablo uzatma hatlarında.
3. Otomotiv ve Karavan Elektroniği:
o Araç içi ilave tavan aydınlatmaları, winch/kompresör kontrol hatları ve ek gösterge panellerinin kablo demeti (harness) ek yerlerinde.
4. 3D Yazıcılar ve CNC Cihazları:
o Step motor hatları, ısıtıcı tablo (heated bed) beslemeleri ve ana kart dikey güç kablo uzatmalarında.
5. Endüstriyel Otomasyon:
o Pano içi DC voltaj aktarımı ve modüler kart ara bağlantılarında.
· Paket İçeiği: 1 Adet MR-4283 4.2mm 8 Pin 4.20mm M5559 8P Erkek Konnektör
· NOT: Konnektörlere Pinler Dahil Değildir.
