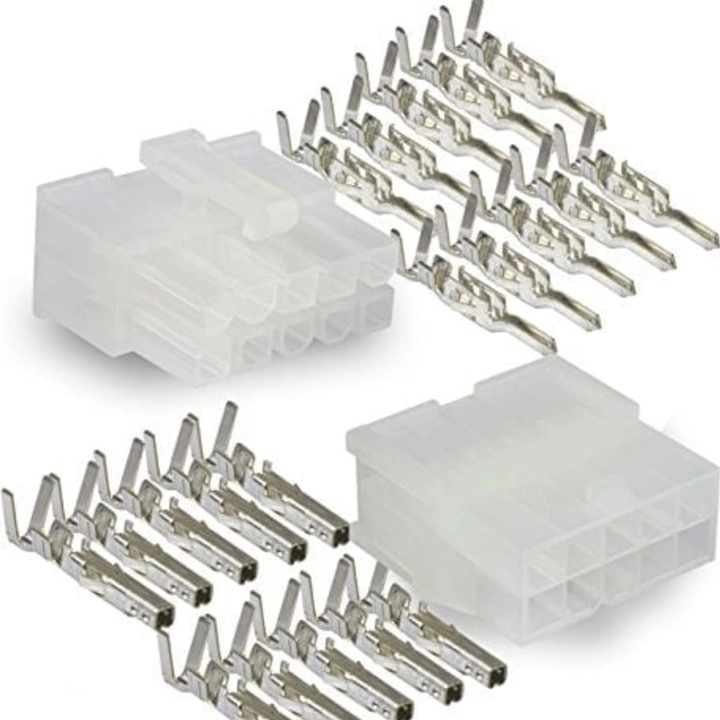

MR-42115 4.2MM 10 PİN 4.20MM 10P ERKEK-DİŞİ TAKIM KABLOSUZ KONNEKTÖR
4.20 mm 10 Pin (2x5) Erkek-Dişi Takım Kablosuz Konnektör Seti, iki ayrı kablo demetini güvenli ve kilitli bir şekilde birbirine eklemek (In-Line / Cable-to-Cable) amacıyla kullanılan, yüksek akım taşıma kapasitesine sahip endüstriyel bağlantı setidir.
"Kablosuz" tanımı, ürünün fabrikasyon kablo lehimlenmiş halde değil; 1 adet 10 pin dişi gövde (5557-10P), 1 adet 10 pin erkek gövde (5559-10P) ve bunların içine çakılacak dişi/erkek krimp terminalleri içeren modüler montaj seti olduğunu ifade eder.
|
Özellik |
Değer / Açıklama |
|
Pim Aralığı (Pitch) |
4.20 mm |
|
Pin Sayısı ve Düzeni |
10 Pin (2x5 matris dizilimi) |
|
Set İçeriği |
1x 5557-10P Dişi Gövde, 1x 5559-10P Erkek Gövde, 10x Dişi Terminal, 10x Erkek Terminal |
|
Nominal Akım |
Pin başına 7A – 9A AC/DC (18 AWG bakır kablo kullanımında) |
|
Nominal Gerilim |
Maksimum 600V AC/DC |
|
Uyumlu Kablo Kesiti |
AWG 18 – AWG 24 (0,20mm – 0,75mm) |
|
Kilit Mekanizması |
Dahili tırnaklı pozitif emniyet kilidi (Latch Lock) |
|
Ters Bağlantı Koruması |
Asimetrik pahlı yuva geometrisi (Polarized) |
|
Gövde Malzemesi |
UL94V-2 / UL94V-0 yanmazlık sınıfında PA66 Naylon |
|
Çalışma Sıcaklığı |
40C ile +105C arası |
1. Sarsıntı ve Titreşim Dayanımı: Gövde üzerindeki entegre mandal mekanizması, iki soket birleştiğinde kilitlenir. Marin (tekne), karavan ve off-road araçlarda yüksek sarsıntı ve titreşim altında bağlantının kendiliğinden ayrılmasını kesin olarak önler.
2. Kutup Emniyeti (Polarizasyon): Yuvaların asimetrik profilleri sayesinde erkek ve dişi soket yalnızca doğru yönde birbirine kilitlenir; ters bağlantı ve kısa devre riskini ortadan kaldırır.
3. Yüksek Akım Yoğunluğu & Modülerlik: 10 ayrı hattı veya yüksek akım ihtiyacı olan paralel besleme hatlarını tek bir kilitli soket altında toplamanızı ve tesisatı modüler hale getirmenizi sağlar.
· Marin ve Karavan DC Güç Dağıtımı: 12V/24V kontrol panolarından çıkan çoklu pompa, aydınlatma, seyir fenerleri ve sensör gruplarının ana tesisat birleşim noktalarında.
· Bilgisayar & Modüler Güç Kaynakları (PSU): Modüler PSU kablo tesisatları ve özel uzatma kablosu projelerinde.
· Otomotiv ve Off-Road Tesisatları: Araç içi ilave tavan aydınlatmaları, winch/kompresör kontrol hatları ve ek gösterge panellerinin kablo demeti (harness) ek yerlerinde.
· 3D Yazıcılar ve CNC Cihazları: Step motor hatları, ısıtıcı tablo (heated bed) beslemeleri ve ana kart dikey güç kablo birleşimlerinde.
· Endüstriyel Otomasyon: Pano içi DC voltaj dağıtımı, sensör blokları ve röle kartı besleme kablo geçişlerinde.
· Paket İçeriği: 1 Takım MR-42115 4.2mm 10 Pin 4.20mm 10P Erkek-Dişi Takım Kablosuz Konnektör
