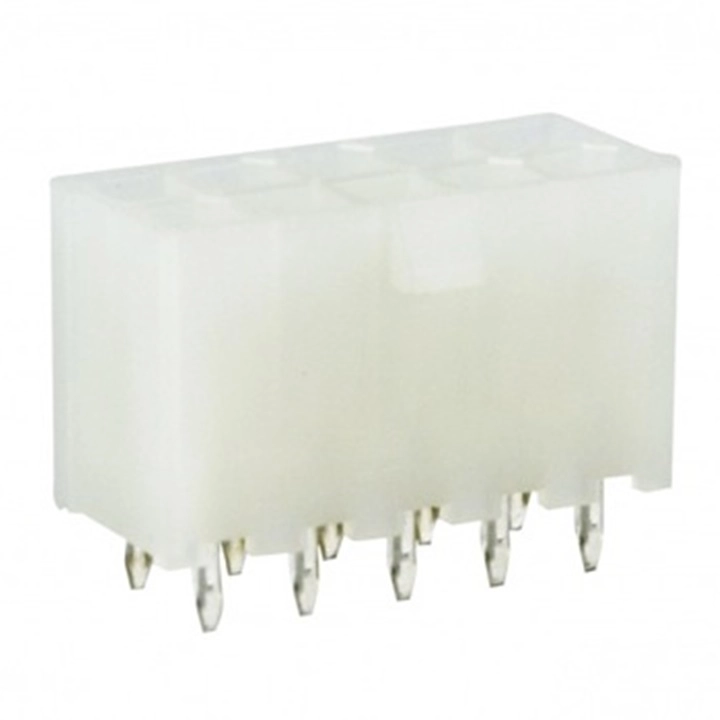

MR-42110 4.2MM M5566 10 PİN 4.20MM 180C ERKEK 10P KONNEKTÖR ŞASE
4.20 mm M5566 10 Pin (2x5) 180° Erkek Şase Konnektör (Molex Mini-Fit Jr. 5566-10A muadili), baskı devre kartlarına (PCB) dik/düz (180C) olarak lehimlenen, yüksek akım taşıma kapasitesine sahip 10 kutuplu kilitli güç bağlantı elemanıdır.
|
Özellik |
Değer / Açıklama |
|
Pim Aralığı (Pitch) |
4.20 mm |
|
Pin Sayısı ve Dizilimi |
10 Pin (2x5 matris düzeni) |
|
Açı / Yönelim |
180C (Vertical / PCB'ye dik dikey giriş) |
|
Model Kodu |
M5566 / 5566-10A |
|
Cinsiyet |
Erkek (Male Header / Bacaklı kart konnektörü) |
|
Montaj Tipi |
PCB THT (Through-Hole Technology / Delik içi lehimleme) |
|
Nominal Akım |
Pin başına 7A – 9A AC/DC (18 AWG uyumlu hatlarda) |
|
Nominal Gerilim |
Maksimum 600V AC/DC |
|
Kilit Mekanizması |
Dahili tırnaklı pozitif emniyet kilidi yuvası (Latch) |
|
Ters Bağlantı Koruması |
Asimetrik pahlı/köşeli yuva geometrisi (Polarized) |
|
Gövde Malzemesi |
UL94V-2 / UL94V-0 alev geciktirici PA66 Naylon |
|
Pin Malzemesi |
Kalay kaplı pirinç/bakır alaşımı |
· Dik Giriş (180C) Tasarımı: Kablo demetinin karta üstten dik açıdan takılmasını sağlar; kart çevresindeki yan alanlar sınırlı olduğunda dikey bağlantı rahatlığı sunar.
· Titreşime Dayanıklı Kilit: Dişi kablo soketi takıldığında tırnak mekanizması kilitlenir; marin (tekne), karavan veya off-road araçlardaki yüksek sarsıntı altında bağlantının gevşemesini tamamen önler.
· Ters Takılamaz Yapı (Polarizasyon): Yuva profillerindeki özel asimetrik pahlar sayesinde dişi soket yanlış yönde veya ters olarak fiziksel olarak girmez.
1. Marin ve Off-Road DC Güç Dağıtım Panoları:
o 12V/24V özel tasarım kontrol panolarında çoklu röle çıkışları, aydınlatma grupları ve ana güç besleme hatlarının dikey kart bağlantılarında.
2. Bilgisayar Donanımları & Sunucu Güç Kaynakları:
o Modüler PSU güç çıkışlarında ve endüstriyel anakart güç besleme hatlarında.
3. Endüstriyel Güç Kaynakları ve SMPS:
o Voltaj regülatörleri, motor sürücü kartları ve PLC modüllerinde dikey yüksek akım aktarımı.
4. 3D Yazıcılar ve CNC Kontrol Kartları:
o Çoklu step motor sürücüleri, yüksek güçlü ısıtıcı tablo beslemeleri ve ana kart dikey güç girişlerinde.
5. Batarya Yönetim Sistemleri (BMS):
o Lityum pil gruplarının kontrol kartı güç, şarj ve dengeleme hatlarında.
· Paket İçeriği: 1 Adet MR-42110 4.2mm M5566 10 Pin 4.20mm 180c Erkek 10P Konnektör Şase
