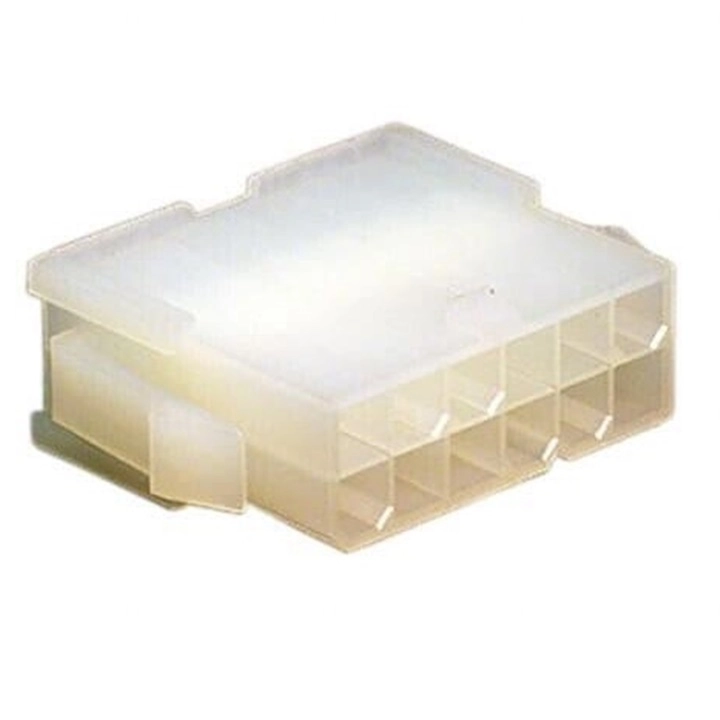

MR-42123 4.2MM 12 PİN 4.20MM M5559 12P ERKEK KONNEKTÖR
4.20 mm 12 Pin (2x6) M5559 Erkek Kablo Konnektörü (Molex Mini-Fit Jr. 5559-12P muadili), kablo demetlerini havada kilitli bir şekilde birbirine bağlamak (In-Line / Cable-to-Cable) veya panel tipi dişi soketlere takılmak üzere tasarlanmış, yüksek akım taşıma kapasitesine sahip erkek konnektör gövdesidir (housing).
|
Özellik |
Değer / Açıklama |
|
Pim Aralığı (Pitch) |
4.20 mm |
|
Pin Sayısı ve Dizilimi |
12 Pin (2x6 matris düzeni) |
|
Model Kodu |
M5559-12P / 5559-12P |
|
Cinsiyet |
Erkek Plastik Gövde (İçine sivri uçlu erkek krimp pinler takılır) |
|
Montaj Tipi |
Kablo Tipi (Free Hanging / Cable Mount) |
|
Nominal Akım |
Pin başına 7A – 9A AC/DC (18 AWG bakır kablo kullanımında) |
|
Nominal Gerilim |
Maksimum 600V AC/DC |
|
Kilit Mekanizması |
Dahili tırnaklı pozitif kilit emniyeti (Latch Lock) |
|
Ters Bağlantı Koruması |
Asimetrik pahlı/köşeli yuva geometrisi (Polarized) |
|
Uyumlu Kablo Kesiti |
AWG 18 – AWG 24 (0,20mm – 0,75mm) |
|
Gövde Malzemesi |
UL94V-2 / UL94V-0 yanmazlık sınıfında PA66 Naylon |
· Titreşim ve Sarsıntı Dayanımı: Gövde üzerindeki mandal yuvası, karşılığı olan dişi konnektörle birleştiğinde kilitlenir. Marin (tekne), karavan ve off-road araçlardaki yüksek sarsıntı altında kablo bağlantısının kendiliğinden sökülmesini kesin olarak engeller.
· Kutup Emniyeti (Polarizasyon): Yuva profillerindeki özel asimetrik pah yapısı sayesinde karşılığı olan dişi sokete yalnızca doğru yönde takılabilir; ters bağlantı riskini ortadan kaldırır.
· Yüksek Akım Yoğunluğu: 12 pinli yapısı sayesinde çoklu güç ve sinyal hatlarını tek bir modüler soket altında toplamanızı sağlar.
1. Marin ve Off-Road DC Güç Dağıtımı:
o 12V/24V ana kontrol panolarından çıkan çoklu pompa, aydınlatma, anahtar grubu ve sensör hatlarının kilitli ana kablo geçişlerinde.
2. Bilgisayar Donanımları & Güç Kaynakları (PSU):
o Bilgisayar güç kaynakları, modüler PSU tesisatları ve özel kablo uzatma hatlarında.
3. Otomotiv ve Karavan Elektroniği:
o Araç içi ilave tavan aydınlatmaları, winch/kompresör kontrol hatları ve ek gösterge panellerinin kablo demeti (harness) ek yerlerinde.
4. 3D Yazıcılar ve CNC Cihazları:
o Step motor hatları, ısıtıcı tablo (heated bed) beslemeleri ve ana kart kablo uzatmalarında.
5. Endüstriyel Otomasyon:
o Pano içi DC voltaj aktarımı, sensör blokları ve modüler kart ara bağlantılarında.
· Paket İçeriği: 1 Adet MR-42123 4.2mm 12 Pin 4.20mm M5559 12P Erkek Konnektör
· NOT: Konnektörlere Pinler Dahil Değildir.
