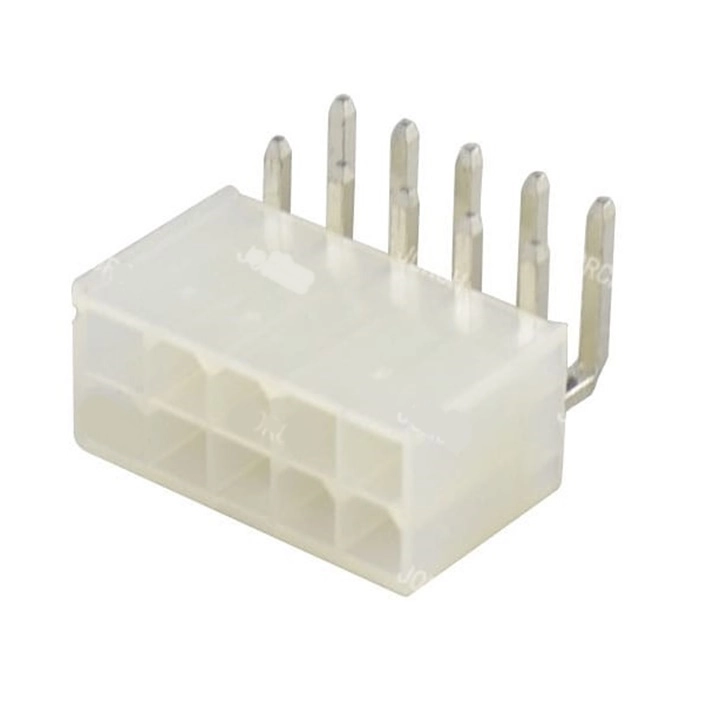

MR-42100 4.2MM M5569 10 PİN 4.20MM 90C 10P ERKEK KONNEKTÖR ŞASE
4.20 mm M5569 10 Pin (2x5) 90° Erkek Şase Konnektör (Molex Mini-Fit Jr. 5569-10A muadili), baskı devre kartlarına (PCB) dik açılı (yatay) olarak lehimlenen, yüksek akım taşıma kapasitesine ve pozitif kilit mekanizmasına sahip 10 kutuplu güç bağlantı elemanıdır.
|
Özellik |
Değer / Açıklama |
|
Pim Aralığı (Pitch) |
4.20 mm |
|
Pin Sayısı ve Dizilimi |
10 Pin (2x5 matris düzeni) |
|
Açı / Yönelim |
90C (Right Angle / PCB'ye paralel yatay giriş) |
|
Model Kodu |
M5569 / 5569-10A |
|
Cinsiyet |
Erkek (Male Header / Bacaklı kart konnektörü) |
|
Montaj Tipi |
PCB THT (Through-Hole Technology / Delik içi lehimleme) |
|
Nominal Akım |
Pin başına 7A – 9A AC/DC (18 AWG uyumlu hatlarda) |
|
Nominal Gerilim |
Maksimum 600V AC/DC |
|
Kilit Mekanizması |
Üst kısımda entegre emniyet mandalı yuvası (Latch) |
|
Ters Bağlantı Koruması |
Asimetrik pahlı yuva geometrisi (Polarized) |
|
Gövde Malzemesi |
UL94V-2 / UL94V-0 alev geciktirici PA66 Naylon |
|
Pin Malzemesi |
Kalay kaplı pirinç/bakır alaşımı |
· Yatay Kablo Girişi (90C): Kablonun devre kartına paralel takılmasını sağlayarak pano içi dikey yükseklikten tasarruf ettirir; dar derinlikli kutularda ve üst üste dizilen PCB bloklarında kullanım kolaylığı sunar.
· Sarsıntıya Dayanıklı Kilit: Dişi kablo soketi takıldığında tırnak mekanizması kilitlenir; marin (tekne), karavan ve off-road araçlardaki sarsıntı ve titreşim altında soketin yerinden çıkmasını kesin olarak önler.
· Kutup Emniyeti (Polarizasyon): Yuvaların asimetrik pah yapısı sayesinde dişi soket yanlış yönde veya ters olarak fiziksel olarak girmez.
1. Marin ve Karavan DC Güç Dağıtım Panoları:
o 12V/24V kontrol panellerinde çoklu röle çıkış hatları, aydınlatma grupları ve ana besleme hatlarının kart içi bağlantılarında.
2. Bilgisayar Donanımları & Sunucu Güç Kaynakları:
o Modüler PSU güç çıkışlarında ve endüstriyel anakart besleme hatlarında.
3. Endüstriyel Otomasyon & Güç Kaynakları (SMPS):
o Motor sürücü kartları, PLC modülleri ve DC/DC dönüştürücü ana kart güç bağlantılarında.
4. 3D Yazıcılar ve CNC Kontrol Kartları:
o Çoklu step motor sürücüleri, yüksek güçlü ısıtıcı tabla beslemeleri ve ana kart dikey/yatay güç girişlerinde.
5. Batarya Yönetim Sistemleri (BMS):
o Lityum pil gruplarının kontrol ve dengeleme kartı güç girişlerinde.
· Paket İçeriği: 1 Adet MR-42100 4.2mm M5569 10 Pin 4.20mm 90c 10P Erkek Konnektör Şase
