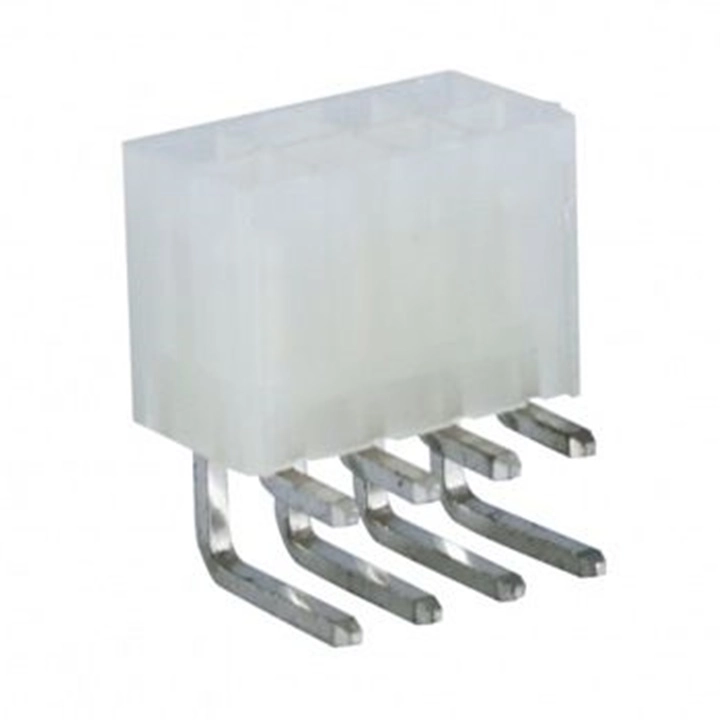

MR-4280 4.2MM M5569 8 PİN 4.20MM 90C 8P ERKEK KONNEKTÖR ŞASE
4.20 mm M5569 8 Pin (2x4) 90° Erkek Şase Konnektör (Molex Mini-Fit Jr. 5569-08A muadili), baskı devre kartlarına (PCB) dik açılı (yatay) olarak lehimlenen, yüksek akım taşıma kapasitesine ve kilit mekanizmasına sahip standart bir güç bağlantı elemanıdır.
|
Özellik |
Değer / Açıklama |
|
Pim Aralığı (Pitch) |
4.20 mm |
|
Pin Sayısı ve Dizilimi |
8 Pin (2x4 matris düzeni) |
|
Açı / Yönelim |
90C (Right Angle / PCB'ye paralel yatay giriş) |
|
Model Kodu |
M5569 / 5569-08A |
|
Cinsiyet |
Erkek (Male Header / Bacaklı kart konnektörü) |
|
Montaj Tipi |
PCB THT (Through-Hole Technology / Delik içi lehimleme) |
|
Nominal Akım |
Pin başına 7A – 9A AC/DC (Toplamda yüksek güç iletimi sağlar) |
|
Nominal Gerilim |
Maksimum 600V AC/DC |
|
Kilit Mekanizması |
Dahili tırnaklı pozitif emniyet kilidi yuvası (Latch) |
|
Ters Bağlantı Koruması |
Asimetrik pahlı yuva geometrisi (Polarized) |
|
Gövde Malzemesi |
UL94V-2 / UL94V-0 alev geciktirici PA66 Naylon |
|
Pin Malzemesi |
Kalay kaplı pirinç/bakır alaşımı |
· Yatay Kablo Girişi (90C): Kablonun devre kartına paralel takılmasını sağladığı için kutu yüksekliği dar olan panolarda, raf tipi cihazlarda veya üst üste dizilen PCB yapılarında alan tasarrufu sağlar.
· Titreşime Dayanıklı Kilit: Dişi kablo soketi takıldığında tırnak mekanizması kilitlenir; marin (tekne), karavan veya off-road araçlardaki yüksek sarsıntıda konnektörün gevşemesini tamamen önler.
· Ters Takılamaz Yapı (Polarizasyon): Yuva profillerindeki asimetrik kesitler sayesinde dişi soket yanlış yönde fiziksel olarak girmez.
1. Bilgisayar Donanımları & PSU:
o Bilgisayar güç kaynaklarında ve ekran kartlarında (EPS 12V 8-pin CPU veya PCI-E 8-pin GPU) güç giriş/çıkış konnektörü olarak standarttır.
2. Marin ve Karavan DC Güç Dağıtım Panoları:
o Özel tasarım 12V/24V kontrol panellerinde, ana güç besleme hatlarında ve çoklu röle/anahtar bloklarının kart bağlantılarında.
3. Endüstriyel Güç Kaynakları & SMPS:
o Yüksek güçlü DC/DC dönüştürücüler, motor sürücü kartları ve PLC modüllerinde güvenli güç aktarımı.
4. 3D Yazıcılar ve CNC Kontrol Kartları:
o Isıtıcı tabla (heated bed) beslemeleri, güç girişi ve çoklu step motor sürücü ana kart bağlantılarında.
5. Güneş Enerjisi (Off-Grid) & BMS Sistemleri:
o Lityum batarya yönetim kartlarında (BMS) ana güç ve şarj kontrol cihazı kart bağlantılarında.
· Paket İçeriği: 1 Adet MR-4280 4.2mm M5569 8 Pin 4.20mm 90c 8P Erkek Konnektör Şase
