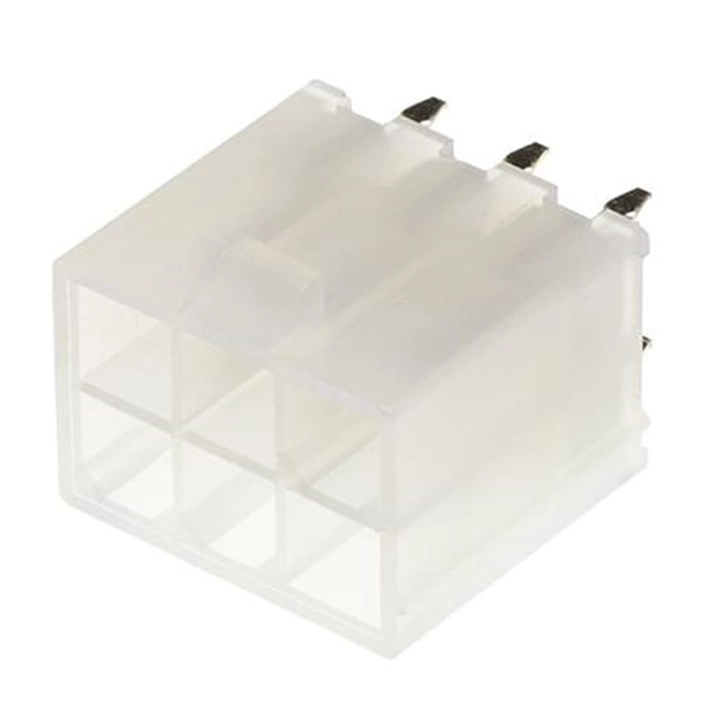

MR-4261 4.2MM M5566 6 PİN 4.20MM 180C ERKEK 6P KONNEKTÖR ŞASE
4.20 mm M5566 6 Pin (2x3) 180° Erkek Şase Konnektör (Molex Mini-Fit Jr. 5566 serisi muadili), baskı devre kartlarına (PCB) dik/düz (180C) olarak lehimlenen, yüksek akım taşıma kapasitesine sahip, kilitli güç konnektörüdür.
|
Özellik |
Değer / Açıklama |
|
Pim Aralığı (Pitch) |
4.20 mm |
|
Pin Sayısı ve Dizilimi |
6 Pin (2x3 matris düzeni) |
|
Açı / Yönelim |
180C (Vertical / PCB'ye dik giriş) |
|
Model Kodu |
M5566 / 5566-06A |
|
Cinsiyet |
Erkek (Male Header / Bacaklı kart konnektörü) |
|
Montaj Tipi |
PCB THT (Through-Hole Technology / Delik içi lehimleme) |
|
Nominal Akım |
Pin başına 8A – 9A AC/DC (18 AWG uyumlu hatlarda) |
|
Nominal Gerilim |
Maksimum 600V AC/DC |
|
Kilit Mekanizması |
Dahili tırnaklı pozitif emniyet kilidi yuvası (Latch) |
|
Ters Bağlantı Koruması |
Asimetrik pahlı/köşeli yuva geometrisi (Polarized) |
|
Gövde Malzemesi |
UL94V-2 / UL94V-0 alev geciktirici PA66 Naylon |
|
Pin Malzemesi |
Kalay kaplı pirinç/bakır alaşımı |
· Dik Giriş (180C) Yapısı: Kablonun devre kartına doğrudan dik olarak girmesini sağlar; kart çevresindeki yan alan sınırlı olduğunda dikey olarak rahat bağlantı imkanı verir.
· Sarsıntıya Dayanıklı Kilit: Dişi kablo soketi takıldığında tırnak mekanizması ile kilitlenir; marin, araç içi veya titreşimli endüstriyel ortamlarda soketin gevşemesini tamamen önler.
· Ters Takılamaz Yapı: Yuva profillerindeki özel eğimler sayesinde dişi konnektörün yanlış yönde veya ters girmesi imkânsızdır.
1. Bilgisayar ve Sunucu Donanımları:
o Anakart ve güç kaynaklarında (PSU) ek güç iletim hatlarında kullanılan standart konnektör tiplerindendir.
2. Marin ve Off-Road DC Güç Dağıtım Panoları:
o 12V/24V özel tasarım dağıtım ve kontrol kartlarında ana güç giriş hatları veya çoklu röle çıkış hatları için.
3. Endüstriyel Güç Kaynakları ve SMPS:
o Voltaj regülatörleri, motor sürücü kartları ve kontrol ünitelerinde güvenli dikey güç aktarımı.
4. 3D Yazıcı ve CNC Kontrol Kartları:
o Isıtıcı tabla (heated bed) beslemeleri, güç girişi ve çoklu motor sürücü bağlantı noktalarında.
5. Batarya Yönetim Sistemleri (BMS):
o LiFePO4 / Li-ion pil gruplarının kontrol kartı güç ve dengeleme hatlarında.
· Paket İçeriği: 1 Adet MR-4261 4.2mm M5566 6 Pin 4.20mm 180C Erkek 6P Konnektör Şase
