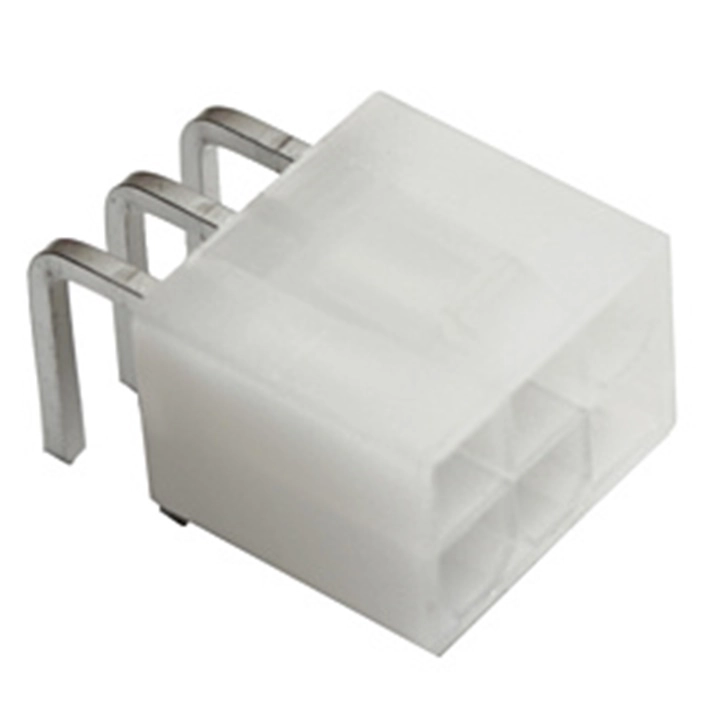

MR-4260 4.2MM M5569 6 PİN 4.20MM 90C 6P ERKEK KONNEKTÖR ŞASE
4.20 mm M5569 6 Pin (2x3) 90° Erkek Şase Konnektör (Molex Mini-Fit Jr. 5569 serisi muadili), baskı devre kartlarına (PCB) dik açılı (yatay) olarak lehimlenen, yüksek akım taşıma kapasitesine ve kilit mekanizmasına sahip bir güç konnektörüdür.
|
Özellik |
Değer / Açıklama |
|
Pim Aralığı (Pitch) |
4.20 mm |
|
Pin Sayısı ve Dizilimi |
6 Pin (2x3 matris düzeni) |
|
Açı / Yönelim |
90C (Right Angle / PCB'ye paralel yatay giriş) |
|
Model Kodu |
M5569 / 5569-06A |
|
Cinsiyet |
Erkek (Male Header / Bacaklı kart konnektörü) |
|
Montaj Tipi |
PCB THT (Through-Hole Technology / Delik içi lehimleme) |
|
Nominal Akım |
Pin başına 8A – 9A AC/DC (Toplamda yüksek güç iletimi sağlar) |
|
Nominal Gerilim |
Maksimum 600V AC/DC |
|
Kilit Mekanizması |
Üst kısımda entegre emniyet mandalı yuvası (Latch) |
|
Ters Bağlantı Koruması |
Asimetrik pahlı yuva geometrisi (Polarized) |
|
Gövde Malzemesi |
UL94V-2 / UL94V-0 alev geciktirici PA66 Naylon |
|
Pin Malzemesi |
Kalay kaplı pirinç/bakır alaşımı |
· Yatay Kablo Girişi (90C): Kablonun devre kartına paralel bağlanmasını sağladığı için kutu yüksekliği dar olan panolarda veya üst üste dizilen kart yapılarında alan tasarrufu sağlar.
· Titreşim Dayanımı: Dişi kablo soketi takıldığında kilitlenir; tekne, karavan veya arazi araçlarındaki sarsıntı nedeniyle konnektörün yerinden çıkmasını önler.
· Yanlış Bağlantı İmkânsızlığı: Yuvaların özel geometrisi sayesinde dişi soket ters yönde fiziksel olarak girmez.
1. Bilgisayar Donanımları & Ekran Kartları:
o Bilgisayar güç kaynaklarında ve ekran kartı (PCI-E 6-Pin) güç besleme hatlarında standart olan yapıdır.
2. Marin ve Karavan DC Güç Dağıtım Panoları:
o Özel tasarım 12V/24V kontrol panellerinde, ana güç giriş hatlarında ve çoklu röle bloklarının kart bağlantılarında.
3. Endüstriyel Otomasyon & Güç Kartları:
o SMPS güç kaynakları, motor sürücü kartları ve PLC modüllerinde DC voltaj aktarımı.
4. 3D Yazıcılar ve CNC Kontrol Kartları:
o Yüksek akım çeken ısıtıcı tabla (heated bed) beslemeleri ve ana kart güç girişlerinde.
5. Güneş Enerjisi (Off-Grid) & BMS Sistemleri:
o Lityum batarya yönetim kartlarında (BMS) ve şarj kontrol cihazı kart bağlantılarında.
· Paket İçeriği: 1 Adet MR-4260 4.2mm M5569 6 Pin 4.20mm 90C 6P Erkek Konnektör Şase
