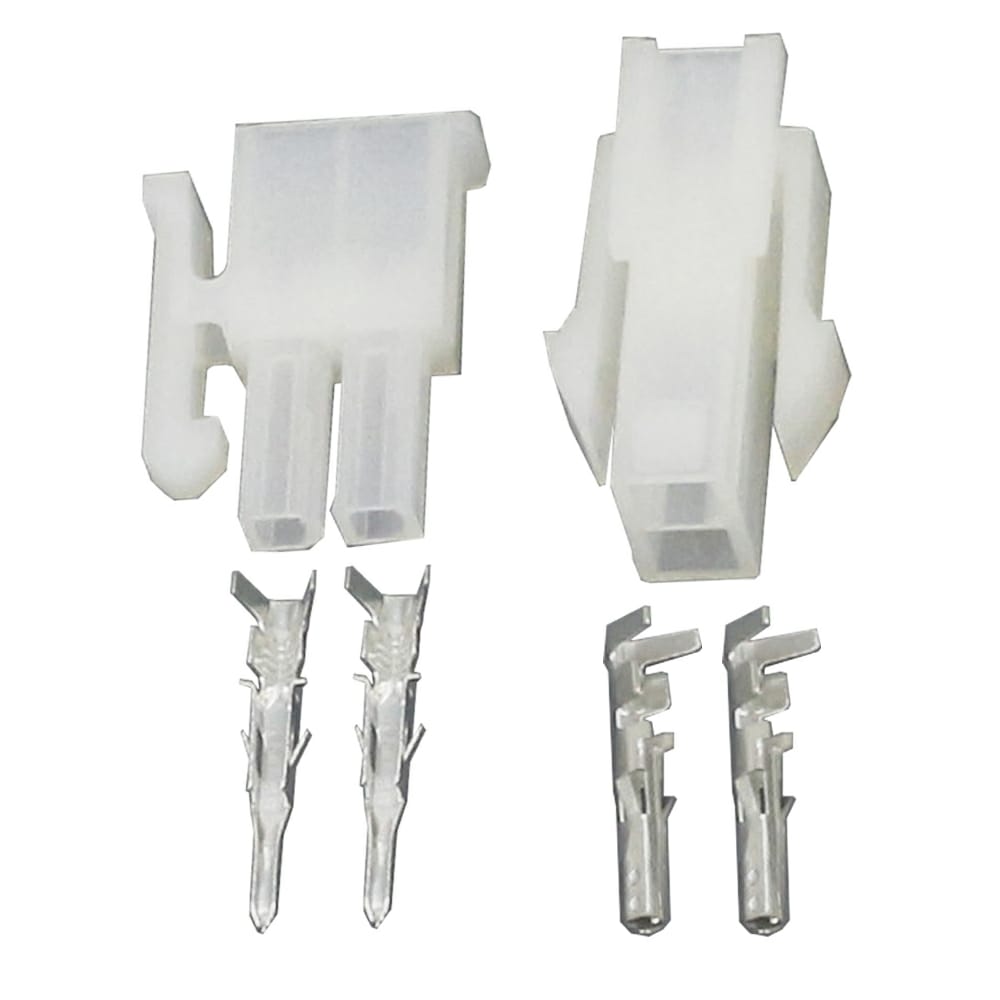

MR-4225 4.2MM 2 PİN 4.20MM ERKEK-DİŞİ TAKIM KABLOSUZ KONNEKTÖR
4.20 mm (5557/5559 serisi) 2 Pin Erkek-Dişi Takım Kablosuz Konnektör, özellikle yüksek akım taşıma kapasitesi ve güvenli kilit mekanizması gerektiren düşük/orta gerilim projelerinde yaygın olarak kullanılan bir bağlantı elemanıdır. "Kablosuz" ifadesi, ürünün kablo lehimlenmiş/sıkılmış hazır hali yerine sadece plastik konnektör gövdesi (housing) ve klemens terminallerinden (pin/soket uçları) oluşan takım seti olduğunu belirtir.
· Pin Aralığı (Pitch): 4.20 mm (Iki pin merkezi arasındaki mesafe)
· Pin Sayısı: 2 Pin (1x2 dizilim)
· Takım İçeriği: 1 adet Dişi Gövde, 1 adet Erkek Gövde, 2 adet Erkek Terminal (Pin), 2 adet Dişi Terminal (Soket)
· Akım Taşıma Kapasitesi: Pin başına ortalama 7A - 9A AC/DC (Kullanılan kablo kesitine göre değişir)
· Maksimum Gerilim: 250V AC/DC
· Çalışma Sıcaklığı: -25°C ile +85°C arası
· Gövde Malzemesi: UL94V-2 veya UL94V-0 yangına dayanıklı Naylon (PA66)
· Terminal Malzemesi: Kalay kaplı pirinç / fosfor bronz
· Uyumlu Kablo Kesiti: AWG 18 – AWG 24 (yaklaşık $0.20text{ mm}^2$ - $0.75text{ mm}^2$)
· Kilit Mekanizması: Tırnaklı (Latching) emniyet kilidi (Titreşimli ortamlarda yerinden çıkmayı önler)
· Ters Bağlantı Koruması (Polarizasyon): Plastik tırnak yapısı geometri olarak asimetriktir; erkek ve dişi soket yalnızca doğru yönde birbirine takılabilir.
· Güvenli Kilit: Entegre tırnak kilidi sayesinde sarsıntı, çekme veya titreşim altında bağlantı kendiliğinden kopmaz.
· Yüksek Akım Yoğunluğu: 4.20 mm boyutuna oranla yüksek akım iletim yeteneği sunar.
|
Alan |
Kullanım Detayı |
|
Bilgisayar & ATX Sistemleri |
PC güç kaynaklarında (PSU) CPU 4/8-pin ve GPU 6/8-pin güç hatlarında kullanılan endüstri standardı konektör ailesindendir. |
|
3D Yazıcılar & CNC |
Isıtıcı tabla (heated bed), güç girişi ve step motor besleme hatlarında güvenli akım aktarımı için tercih edilir. |
|
Aydınlatma Sistemleri |
Yüksek güçlü LED sürücü çıkışları ve 12V/24V şerit LED besleme hatlarında. |
|
Otomotiv & Marin |
Araç içi ek donanımlar, 12V/24V aksesuar bağlantıları ve tekne içi düşük voltajlı elektrik tesisatları. |
|
Endüstriyel Otomasyon |
DC motor beslemeleri, röle kartı güç girişleri, solenoid valf bağlantıları ve kesintisiz güç kaynakları (UPS). |
|
Batarya Paketi Bağlantıları |
Li-Ion / LiFePO4 batarya bloklarının şarj/deşarj veya BMS kartı bağlantı hatlarında. |
1. Terminal Sıkma (Crimp): Kablo uçlarını dişi ve erkek terminallere sabitlerken uygun bir SN-28B veya benzeri cırcırlı (ratchet) crimp pensesi kullanılması, temas direncini düşürür ve ısınmayı önler.
2. Kablo Kesiti: Maksimum akım performansını elde etmek için 18 AWG ($0.75text{ mm}^2$) kesitli bakır kablo kullanılması önerilir.
3. Pim Yerleşimi: Sıkılan terminaller, plastik gövdenin arkasından içeri itildiğinde bir "klik" sesi gelmeli ve tırnaklar yuvaya kilitlenmelidir.
· Paket İçeriği: 1 Adet MR-4225 4.2mm 2 Pin 4.20mm Erkek-Dişi Takım Kablosuz Konnektör
