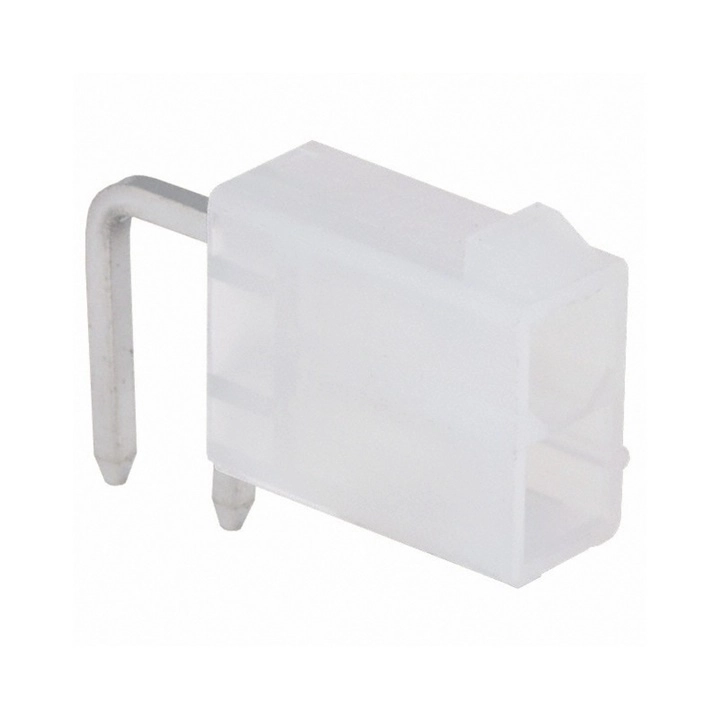

MR-4220 5569-02A2 2 PİN 4.20MM 90C ERKEK KONNEKTÖR ŞASE
Teknik Detaylar
|
Özellik |
Değer / Açıklama |
|
Model / Parça No |
5569-02A2 (Molex 5569 serisi muadili) |
|
Pin Sayısı |
2 Pin (Single Row / Tek Sıra) |
|
Pin Aralığı (Pitch) |
4.20 mm |
|
Açı / Bacak Tipi |
90° (Right Angle / Açılı / Yatay) |
|
Cinsiyet |
Erkek (Male Header / Pin Gövde) |
|
Montaj Tipi |
Şase / PCB Delik İçi (Through-Hole - THT) |
|
Nominal Akım |
Pin başına maks. 9A (Kullanılan klemens ve kabloya bağlı olarak) |
|
Nominal Gerilim |
600V AC/DC |
|
Gövde Malzemesi |
Naylon (PA66, UL94V-2 / UL94V-0 alev geciktirici standartlarında) |
|
Pin/Temas Malzemesi |
Pirinç üzerine kalay kaplama |
|
Kilitleme Mekanizması |
Dahili tırnaklı emniyet kilidi (Mating Latch) |
Öne Çıkan Avantajları
· Ters Bağlantı Koruması (Polarizasyon): Gövde yapısındaki özel geometrik şekil (pahlı köşeler) sayesinde dişi konnektörün ters takılmasını kesinlikle engeller.
· Güvenli Kilitleme: Üzerindeki klips mekanizması, titreşimli ortamlarda kablonun yerinden çıkmasını önler.
· Sağ Açı (90°) Tasarımı: Kart yüzeyine paralel giriş sağladığı için yükseklik sınırlaması olan kutularda veya dikey alanın dar olduğu cihazlarda montaj kolaylığı sağlar.
Kullanım Yerleri ve Alanları
Bu konnektör tipi, özellikle yüksek akım gereksinimi olan ve güvenli bağlantı istenen alanlarda tercih edilir:
· Bilgisayar ve Sunucu Sistemleri: ATX güç kaynaklarında (motherboard, GPU ek güç bağlantıları) sıklıkla kullanılan standart yapıdadır.
· Endüstriyel Otomasyon: Güç dağıtım kartları, PLC modülleri, kontrol panoları ve motor sürücülerinde.
· 3D Yazıcılar ve CNC Cihazları: Isıtıcı tabla (heated bed), anakart güç girişleri ve step motor güç hatlarında.
· Güç Kaynakları ve SMPS: AC/DC güç modüllerinin DC çıkış hatlarında.
· Otomotiv ve Marin Elektroniği: 12V/24V araç içi ek elektronik devrelerde, aydınlatma ve kontrol sistemlerinde.
· Beyaz Eşya ve Tüketici Elektroniği: Çamaşır makinesi, buzdolabı kontrol kartları gibi titreşime maruz kalan dahili güç bağlantılarında.
Uyumlu Karşılığı: Bu erkek soketin kablo tarafındaki karşılığı 5557-02R (2 Pin Dişi Konnektör Gövdesi) ve içerisine çakılan 5556 terminal (klemens) pinleridir.
· Paket İçeriği: 1 Adet MR-4220 5569-02A2 2 Pin 4.20mm 90c Erkek Konnektör Şase
